MRT2000

비젼 모듈

비젼 모듈 MRT2000은 화물 파렛트 인식 및 비젼 장애물 회피에 특화된 지능형 모듈로 모듈 내부의 화면 인식을 위한 고성능, 고신뢰성 컴퓨터를 채택한 파렛트의 절대위치정보 및 편향각도정보 데이터를 출력하는 모듈입니다. 커충 자주적 개발 알고리즘을 활용한 인식 처리기술입니다.본 제품은 중국국가표준, 유럽표준인증을 받았으며 일정한 테스트환경하에 ± 1cm까지의 거리 정밀도, ± 1° 각도 오차율(데이터 처리 결과에 의한 종합 인식률)에 도달할수있습니다. 이 모듈은 비젼 3D장애물 회피를 실현할수있으며 동시에 두 대의 장애물 회피 카메라에 액세스할수있고 장애물 회피 영역을 구성하여 AGV의 전방위적인 방호를 실현할수있습니다.

자료 다운로드 협력 상담

추천 적용 유형

포크 식

협동식

롤러 방식

사용자 정의 타입

기본 매개변수

모델 번호	MRT2000
명칭	비젼 모듈
사이즈 W x H x D(mm)	151.10 mm × 85.70 mm × 26.00 mm（커넥터 접점 없음）
방호 등급	IP40
전원 공급 장치	24VDC
작동 전류	<1A @24 VDC
각도 정밀도	±1°
위치 정밀도	±1 cm
통신 방식	이더넷
작업온도	≥－25 ℃，≤＋70 ℃
저장온도	≥－40 ℃，≤＋85 ℃
EMC	공업 2급
작업습도	10%RH~90%RH노주 없음
저장습도	5%RH~95%RH노주 없음
작업대기압	≥62 kPa，≤106 kPa
방부식	회사의 방부식 요구에 만족됩니다
설치 방법	M4 × 4（평면 패널 실장）
지원가능한 카메라 모델	파렛트: ifm O3D303, ifm O3X100 등과 같은 카메라를 지원합니다
지원가능한 카메라 모델	비젼 장애물 회피: Angstrong,Inuitive등의 브랜드 카메라에 지원가능합니다
파렛트 다입	중국국가 표준, 유럽 표준, 맞춤형 파렛트

관련된 솔루션

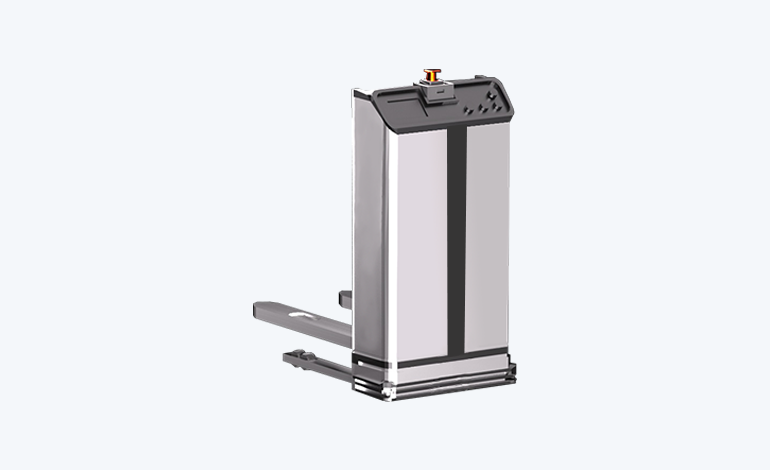

쌓이차석식/앞이동차석식

포크 운반 이동 로봇은 화물 팔레트의 다른 높이에 적용 하역, 적재 및 운송, 기타 자동 작업, 추가 특수 캐리어의 필요 없이,이 팔레트 화물의 리프트와 하강, 적재 및 운반 등 일련의 작업을 완료하여 필요한 공장 작업장의 소수화, 무인화 물류를 실현합니다.
포크 운반 이동 로봇 토탈 솔루션은 이동 로봇의 전체 차량 기능에 따라 주로 제어 시스템,내비게이션 센서, 섀시 드라이브, 액추에이터, 안전 검사, 인터랙티브 모듈, 통신 모듈, 전원 공급 장치, 추가 기능 등 9개 모듈로 구성되어 있습니다.

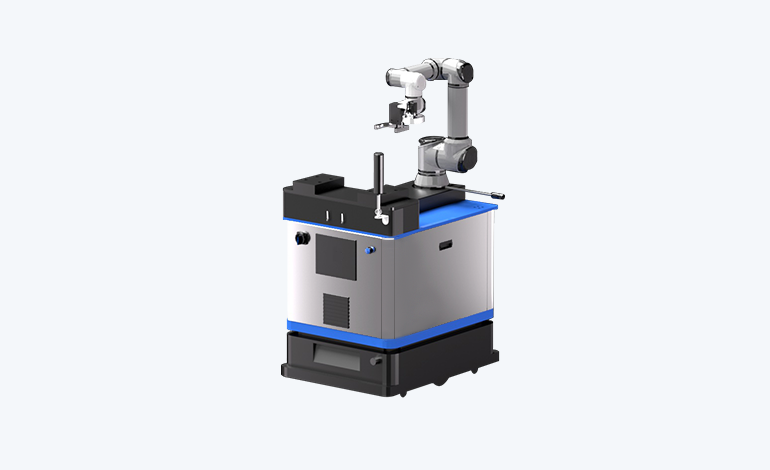

협업식

협력 (복합) 식 이동 로봇은 무인 운반 차대를 기반으로 로봇 팔을 증가하여 협력 agv를 형성하여 이동 로봇과 장비 스탠드 사이에서 자재의 상하차 작업을 완성할 수 있으며 또한 로봇 팔에 있는 시각 센서를 통해 자재의 모든 방향 검사를 진행할 수 있습니다.
협동식 (복합) 이동로봇 토탈솔루션은 이동로봇의 차량 전체의 기능에 따라 주로 제어시스템, 항법센서, 섀시 드라이브, 액추에이터, 안전검사, 인터랙티브 모듈, 통신 모듈, 전력공급 모듈, 추가 기능 등 9개 모듈로 나뉜다.

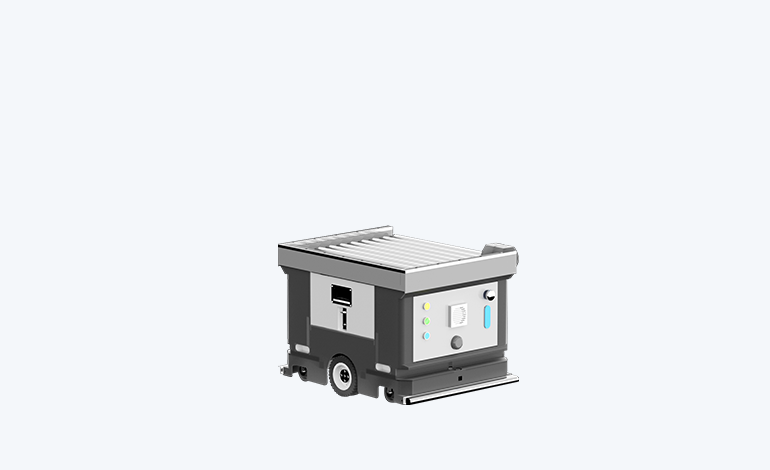

롤러 방식

롤러식 이동 로봇은 무인 차판 운반 기초에 롤러 기구를 증가하여 생산 라인 도킹 로봇을 형성하며, 작업장과 창고, 생산 라인과 생산 라인, 생산 설비와 생산 설비 사이의 이음매 없는 연결을 실현할 수 있다.
롤러형 이동로봇 토탈 솔루션은 이동로봇의 전체 차량 기능에 따라 주로 제어시스템, 내비게이션 센서, 섀시 드라이브, 액추에이터, 안전검사, 인터랙티브 모듈, 통신 모듈, 전원 공급 장치, 추가 기능 등 9개 모듈로 구성되어 있습니다.
